SE ECDIS 探索 – 系统设置

         系统模块，功能包括系统检测、系统信息已经一些影响整个ECDIS系统的设置，如单位设置、传感器设置。

一．系统检测

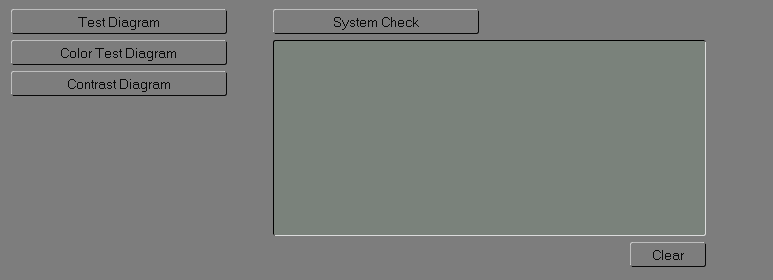

                                                                           系统检测



1.       点击Test Diagram 按钮，在海图显示View中显示测试图，以验证系统能正常显示海图元素，显示的图如下：



2.       点击 Color Test Diagram 按钮，显示颜色测试图，验证显示器是否能正常显示所有颜色，显示的测试图如下：



3.       点击Contrast Diagram 按钮，显示对比度测试图：







4.       点击System Check按钮，检测硬盘容量、传感器连接已经系统License，当前检测到的状态显示在文本框中：



二．显示调节

本系统提供了3中调节途径，以达到最佳显示效果，适应不同距离、光线环境下的使用。



1.       可以调节3种不同颜色模式，以适应不同的光线环境。分别是Day,Duck,Night。

2.       可以调节海图显示区域的亮度，以百分比的方式，默认值为90。

3.       可以调节屏幕对比度。



三．时间、单位、投影方式设置

1.       时间设置



第一行”Time：”设置使用UTC时间还是本地时间，如果选择了UTC时间，则不能选择时区，时区选择下拉框为不可用状态，如果选择本地时间“Ship Time”，可以选择当前时区。

2.       单位设置



单位设置会立即影响到整个系统中相关的部分，如系统上边条船速度、航向显示。

3.       投影

可选的3中投影方式：Mercator, Stereographic, Gnomonic.



四．传感器设置

主要设置传感器串口连接。可以查看从传感器对应串口收到的数据。关于传感器细节请看“SE ECDIS探索--多传感器”。



五．船模型

由于是系统关键参数设置，添加了保护，只有在”Setup Mode”才能设置，点击

 ，输入正确的密码，界面上左上角的锁图标处于打开状态，才可以设置。

1.       船参数设置，包括船长、宽、吃水、水上高度设置。

2.       舵位置、首天线、第二天线位置。以偏移的方式设置，如下图所示：

以图的方式显示3个点在船上的相对位置：





六. About

         主要显示产品版本号等信息。
