SE ECDIS探索 -- 航路管理

2014-6-12 16:45:47      点击:



ECDIS(电子海图显示与信息系统)的使用大大简化了航线设计,方便了转向点和航线库的产生、修改和取消。航线可以依靠矢量电子海图得到。航线以不同的比例显示在海图上,可以自动推算出航程和距离。基于矢量格式的电子海图能够自动检测航线,可以检测到一些禁航或特殊区域,例如:军事区域、禁止抛锚区域等。同时电子海图设备还能检测到航线是否违反船舶航行的安全吃水线。

本文重点介绍SE ECDIS航路管理模块的相关功能,请各位大侠小侠多多指教。

SE ECDIS提供了设计航路所需的各种功能,如:新建航线、复制航线、倒转航线、编辑已有航线、编辑航线计划表和关键点,检查航线等等。





1SE ECDIS 航路管理模块概览

SE ECDIS航路管理分为以下几个模块:

1、 航路设计编辑

航线设计用来创建新的航线和编辑已经保存的航线,SE ECDIS系统提供两种方式对航路进行设计及编辑:

1> 海图上直接用鼠标选点操作

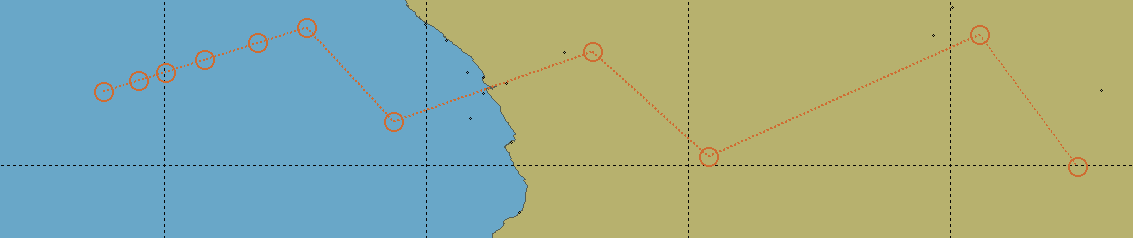

2:鼠标操作进行航路设计编辑



2> 航路编辑表里进行设计修改

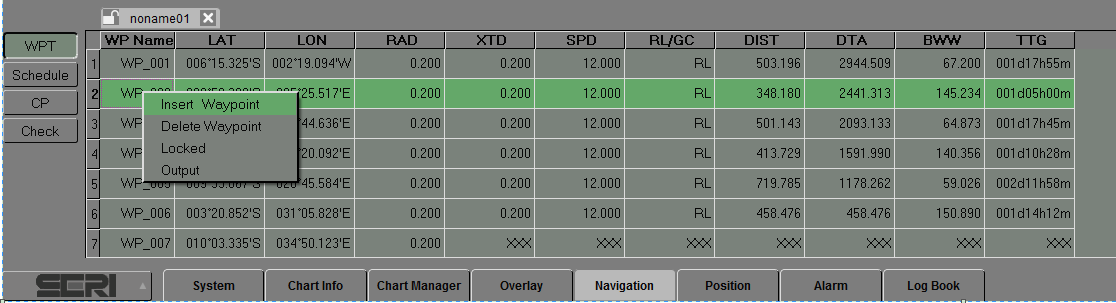

3:在航路表里对航点进行编辑



设计编辑航路的时候会有一些默认参数,本系统提供对默认参数进行重置的功能,可以供使用者灵活进行设置:

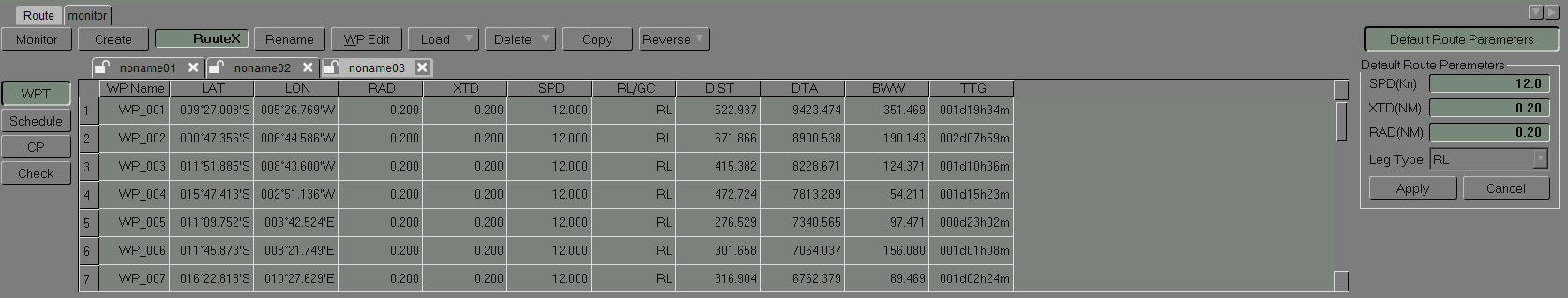

4:航路编辑时的默认航路参数值设置模块

Ps:在海图上选点进行编辑时,我们的系统支持在航路上任何位置进行增删改;

在航路列表框中支持对航路的航点信息进行精确编辑;

对航路进行编辑需在非监控非锁定的状态下才能进行;

设计好的每条航路进行单独存储,如下所示:

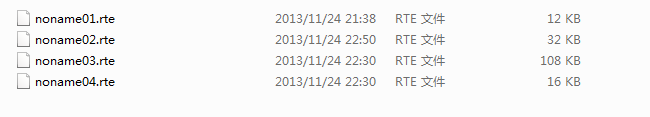

5:航路保存的文件列表



2、 航路计划表编辑

航路计划表可以根据航路及起始时间等信息计算出每个航点预计到达及离开的时间等,能够很清楚直观的显示出航路计划的信息,供航行决策者参考。

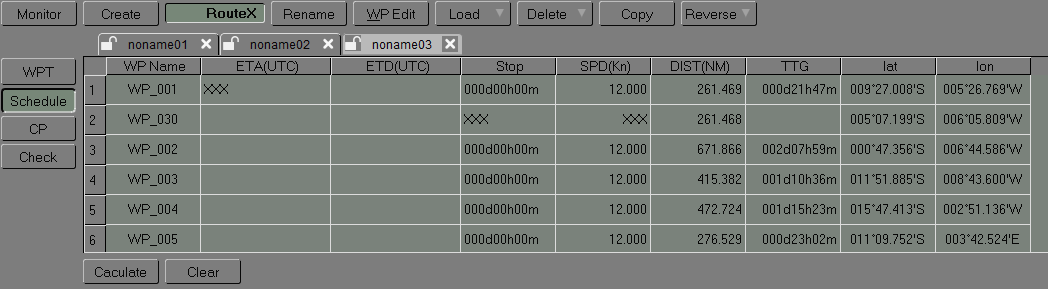

         图6:航路计划表概览

Ps:航线设计好之后,输入一个具体的时间信息后,点击“Calculate”按钮进行计算,如果要清除之前的计算,点击“Clear”。计算的核心是通过距离以及速度,算得所需时间。

3、 航路关键点编辑

    关键点是航线上的点,当船舶将要在一个特定时间或距离范围内到达该点时,SE ECDIS告警响起。

    关键点必须在航路段的限制偏离航道范围内。如果改变了任一航路段的偏差范围,提示警告信息。关键点作为一个海员覆盖层的一部分存储。为自动选择的当前航路段触发告警。将触发两条告警:

1> 在靠近时:当距离关键点在一个特定时间或距离之内,SE ECDIS告警响起。

2> 在到达时:当我们的船舶到达关键点的到达环时,SE ECDIS告警响起。

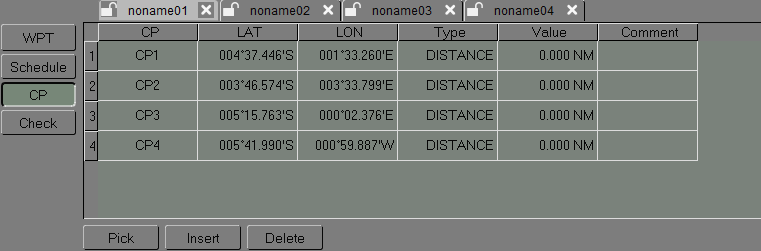

7:航路关键点列表概览



Ps: 与航点的编辑一致,关键点(CP)的编辑也支持图上操作及CP列表框操作两种方式。



4、 航线检查

航线检查指的是当设计航线时查找航线上的危险对象。如果航线上存在任一危险对象,相关航线段应该重新整理以避免接地等危险。

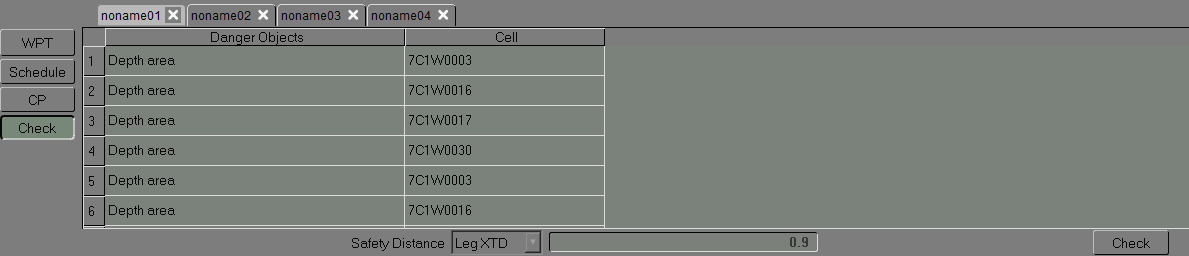

8:航线检查列表概览

Ps:使用时选择一条航路,设置安全距离后,进行检查,即可对整个航路进行安全性检查。

总结

SE ECDIS是一款完全符合航海安全准则,以及航海电子导航产品的相关国际、国内标准,并已经通过英国劳氏船级社的ECDIS认证,相关硬件设备均一次性测试通过,完全满足ECDIS设备各项航行安全要求。

航路管理部分以实际需求为设计原则,由经验丰富技术实力强悍的高手进行设计实现,更是经过了多层严格的测试以及长时间实际的运行,功能实用、使用方便、运行稳定,实用效果良好。










中船工业系统工程研究院 && 西安融成科技有限公司 联合出品
