船员标绘帮助海员在图层上绘制自己的注意和标记。船员标绘绘制在一个独立的图层上。因此，它不影响ECDIS的其他功能，它仅仅用于显示海员的标记等等。在ECDIS中一共有7种类型的船员标绘。

船员标绘如下：

l   Clearing line —— 线对象；直线，通过重要标志绘制。船舶沿着此线航线，可以规避一定的危险且保持在最优航道上。此线可通过一至两个标志绘制。系统中共有三种清楚线：Not more than (NMT), Not less than (NLT), 以及 Not defined。

        NMT，从船到标记的方位应该小于或等于用于指示危险的清楚线的方位。

        NLT，从船到标记的方位应该大于或等于用于指示危险的清楚线的方位。

       Not defined，用于此种情况，清楚线用两种标记绘制且船位控制用两种标记的范围显示，而不是用一种标记显示。

l   Danger highlight —— 一个点或者面对象高亮显示危险

l   Event —— 点对象指示发生事件时本船位置

l   Mariners’ feature —— 可以是点线面任一对象，用于高亮显示地图上的区域，此区域用于提醒船员航道经过这里。

l   Mariners Note —— 点对象，在指定坐标显示文本信息。根据信息重要性可以设置两种类型，information表示一般和非重要信息，caution表示重要信息、危险、指示或者命令。

l   Manufacturers feature —— 由ECDIS制造商添加的信息。例如，一个提醒或者信息符号，鼠标点击弹出字母数字信息；附加海图信息，不一定有用；制造商增值信息等等。

l  Position —— 点对象，指示本船固定位置。此位置可以计算或者通过其他位置设备。

l  Tidal stream or current vector —— 点对象，指示预测或者真实的潮流和水流的有效时间和强度。

下表中描述了船员标绘的几何类型、属性组、策略：

Notes: P – point   L – line   A – Area

下表中罗列出了数据类型和每一个类型的枚举值：

属性类型:

E: Enumeration

F: Float

I: Integer

S: Free formatted text

A: Formatted text, e.g. HHMM for hour, minutes

1.      查看船员标绘列表

1. 打开Overlay -> Manual Objects 标签页

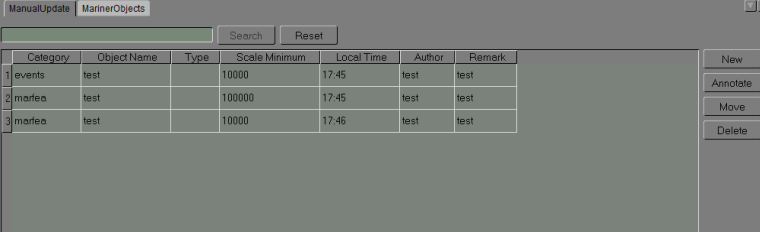

图1：船员标绘列表

        船员标绘信息如下：

        Category：           船员标绘的策略

        Object Name：     船员标绘名

        Type：                 船员标绘的类型，仅对有枚举类型值的策略有效

        Scale Minimum：  用于设置最小比例尺

        Author：                     作者

        Remark：             用户的注意

2. 在海图视图中凸显船员标绘，双击船员标绘列表中所列出的一个船员标绘，SE ECDIS在海图视图的中心凸显和显示此对象。

3. 查找一个对象，使用搜索功能：在搜索域输入此对象的关键字，点击Search按钮。手动更像列表显示所有包含此关键字的对象。点击Reset按钮，恢复手动更新列表。

4. 所有的历史操作都记录在海图日志。更多详情请参看Log Book -> Chart Log。

2.      添加船员标绘

在海图中添加船员标绘：

1. 打开Overlay -> Manual Objects 标签页

2. 按New 按钮。打开New Object dialog。

3. 从对象列表中选择一个对象。船员标绘有各种各样的几何类型和属性。几何类型和属性对保持禁用的特定对象是不可使用的。

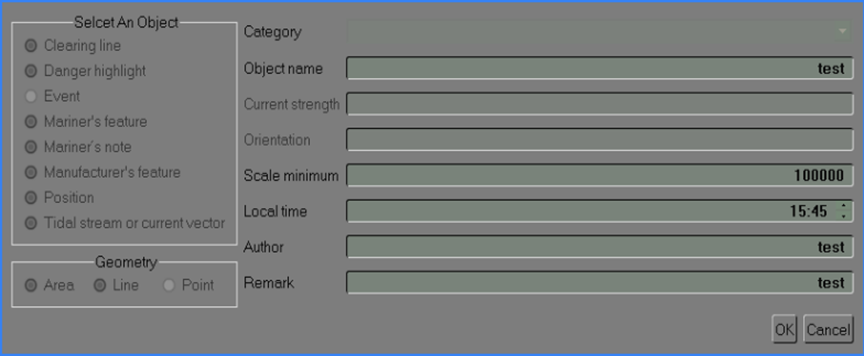

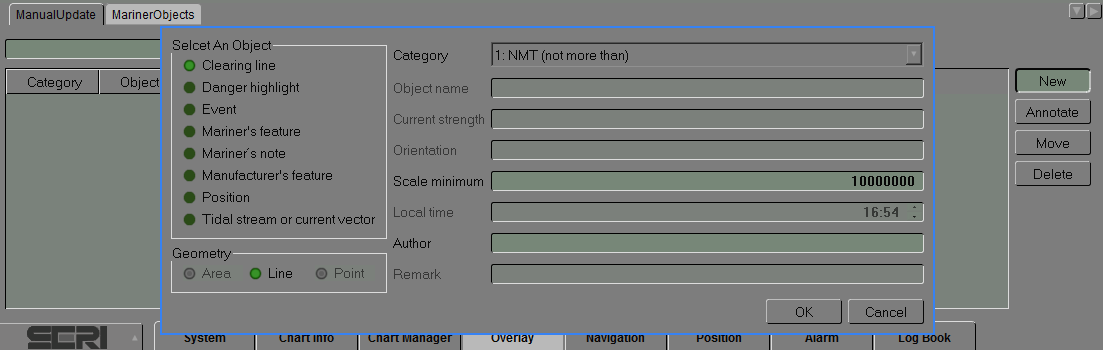

图2：添加船员标绘

4. 打开属性面板，设置新对象属性值

设置属性值：在值域输入值，点击OK按钮继续流程或Cancel按钮取消操作。

5. 在海图视图中移动对象：

l  移动点对象，在海图视图中左击选择一个点来放置对象，对象将显示在点击的地方并添加进船员标绘列表。重复点击以放置多个此对象。

l  移动线对象，至少需要两个节点。在海图视图中左击绘制线的节点，对象将显示在海图中并添加进船员标绘列表。

l  移动面对象，至少需要三个节点。在海图视图中左击绘制面的节点，对象将显示在海图中并添加进船员标绘列表。

右击在海图上，完成当前操作。

注意：

Clearing line是一个特殊的船员标绘，仅包含两个节点，因此当移动两个节点时，完成操作。

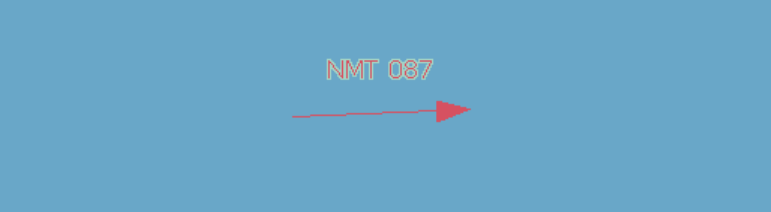

图3：添加船员标绘-----Clearing line

6. 取消操作，在设置属性值时点击Cancel按钮或在海图视图上移动是右击。

3.      编辑船员标绘

编辑船员标绘：

   1. 打开Overlay -> Manual Objects 标签页

   2. 按Edit按钮，在海图视图上左击选择一个对象

图4：挑选需要编辑的船员标绘

   3. 左击对话框中列出的对象，按OK按钮继续流程或按Cancel按钮取消操作

   4. 在属性面板的值域输入值。按OK按钮完成操作，或按Cancel按钮取消操作。船员标绘类型和属性对保持禁用的特殊对象是不可利用的。



图5：船员标绘的属性面板

   5. 对象显示在海图中，添加到船员标绘列表中。右击海图完成操作。

注意：

禁用特殊对象的一些属性是不可利用的。

4.      移动船员标绘

移动船员标绘：

1. 打开Overlay -> Manual Objects 标签页

2. 按Move按钮，在海图视图中左击选择一个对象

图6：挑选需要移动的船员标绘

3. 左击对话框中列出来的对象，按OK按钮继续流程或按Cancel按钮取消操作

4. 再次左击海图视图选择重点。然后此已选对象移动到新位置，同时被添加到船员标绘列表

5. 右击完成操作

5.      删除船员标绘

删除船员标绘：

1. 打开Overlay -> Manual Objects 标签页

2. 按Delete按钮，在海图视图中左击选择一个对象

图7：挑选需要删除的船员标绘

3. 左击对话框中列出来的对象，按OK按钮继续流程，或按Cancel按钮取消操作

4. 如果按下的是OK按钮，则已选对象会从海图视图和船员标绘列表中删除

5. 右击完成操作。左击重复操作。
